電流センサー

事業案内
Business

微小電流から大電流センサーまで対応 高精度 DC電流センサー
5mA の微小電流センサーから、2000A の大電流センサーまで、最新の技術で高精度に測定できる電流センサーを「e-sencing」シリーズとして幅広く販売しています。
国内大手メーカーに評価・採用 国内大手メーカーにも採用
アコンの電流センサーは国内大手メーカーに評価・量産採用されており、量産品質も安心してご利用頂けます。
イーセンシング ネットで 1個から販売
電流センサー専門ショップ「イーセンシング」では 1個から販売しております。「誰でもいつでも 1個から」をスローガンに、安心の供給体制でご利用頂けます。
1年保証 安心の製品保証
アコンのすべての電流センサーには「1年保証」が付いております。1年以内の故障は無償で交換対応いたします。
付属品も充実 超小型クランプ式電流センサー
アコンではクランプ式としては世界最小サイズの電流センサーの開発・製造を行っています。

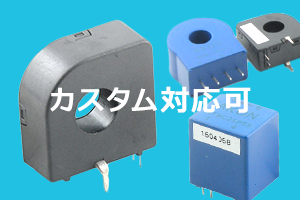

カスタム対応 電流センサーのカスタム対応
電源電圧の変更、定格電流の変更、コネクタの変更などにご対応いたします。MOQがありますのでご相談ください。

タイプ別 電流センサー ラインナップ

シリーズ名 シリーズ定格
電流範囲
電源電圧 定格出力 直線性 応答速度 周波数 offset
温度ドリフト
貫通穴 動作温度 原理 外形寸法
ATBC-PS5
5~25A ±5V±5% ±0.625V 0.1% 500ns 100k ±0.5mV/℃ - -40~85℃ C/L 25.5x19.5x16.5
ATBC-SYH
3~50A ±15V
±5%
±4V 0.1% 1us 100k ±0.2mV/℃ - -25~85℃ C/L 24.8x19x16.5
ATBC-A02
0.5~20A ±15V
±5%
±4V 0.1% 1us 100k ±0.2mV/℃ - -40~85℃ C/L 21.5x26x29.2
ATBC-DHT52
6~80A ±5V
±5%
±2V 0.1% 1us 100k ±0.1mV/℃ - -40~105℃ C/L 27.7x22.9x10
ATBC-LXA
5~50A ±15V
±5%
±20mA 0.1% 1us 100k ±0.2mA/℃ - -40~85℃ 2重 C/L 27.5x35x12.7
ATBC-LP
100~200A ±12~±18V マニュアル参照 0.1% 1us 200k ±0.5mA/℃ 16.2x10.5 -40~85℃ C/L 30.8x36.5x15.5
ATBC-ES5
10~100A +5V
±2%
+2.5V±1V 0.1% 1us 200k - φ8.5 -40~85℃ 高精度 C/L 34.6x26x14
ATBC-ECH
5~200A ±12~±18V マニュアル参照 0.1% 1us 100k ±0.1mV/℃ φ8.5 -40~105℃ 高精度 C/L 34.6x26x14
ATBC-EP3
2~200A ±12~±18V マニュアル参照 0.1% 0.5us 250k - φ10.5 -40~85℃ 高精度 C/L 37.6x84x18
ATKC-LB
50~300A ±15V
±5%
±4V 1% 3us 50k ±1mV/℃ φ16 -40~85℃ O/L 37.5x39x13
ATBC-DHS5
6~50A ±5V
±5%
±0.625V 0.1% 500ns 200k ±0.05mV/℃ φ5 -40~105℃ C/L 27.7x22.9x10
ATBC-PS3.3T
5~30A ±3.3V
±5%
±1.25V 0.1% 500ns 200k ±0.5mV/℃ - -40~85℃ 2重 C/L 25.5x19.5x16.5
ATBC-LSR508
6~50A +5V
±5%
+2.5V±0.8V 0.1% 1us 100k ±0.05mV/℃ - -40~105℃ C/L 19.6x22x22
シリーズ名 シリーズ定格
電流範囲
電源電圧 定格出力 直線性 応答速度 周波数 offset
温度ドリフト
貫通穴 動作温度 原理 外形寸法
ATBC-LTHA1
100~300A ±12V~±18V マニュアル参照 0.1% ius 150k ±0.5mA/℃ φ20 -40~85℃ 高精度C/L 57x68x20
ATBC-1000LTC

10~1300A

±15V~±24V マニュアル参照 0.05% 1us 150k ±0.5mA/℃ φ38.5 -40~85℃ 高精度C/L 95x110x40
ATBC-2000LF
20~2000A ±15V~±24V マニュアル参照 0.1% 1us 150k ±0.5mA/℃ φ60.5 -40~85℃ 高精度C/L 128x120x51
ATKC-F
100~2000A ±15V±5% ±4V±1% 1% 5us - ±0.5mV/℃ 12x41 -40~85℃ O/L 56.5x72x37
ATKC-TG3
50~200A ±15V±5% ±4V±1.5% 1% 5us - ±2mV/℃ 9.5x12 -40~85℃ O/L 31x84x29.5
ATKC-EKA
100~500A ±15V±5% ±4V±1% 1% 5us - ±1mV/℃ φ21 -40~85℃ 分割型O/L 61x60x16
ATKC-EKB
200~2000A ±15V±5% ±4V±1% 1% 5us - ±1mV/℃ φ40.5 -40~85℃ 分割型O/L 100x100x24
ATDC-LTA
10~50mA ±12V~±15V±5% ±5V±0.5% 1% 50ms - ±1.5mV/℃ φ20.2 -40~85℃ 漏れ電流型 57x68x20
ATDC-EA
10~50mA ±12V~±15V±5% ±5V±1% 1% 50ms - ±1.5mV/℃ φ40.5 -40~85℃ 漏れ電流型 107.5x100x24
ATDC-EB
10~50mA ±12V~±15V±5% ±5V±1% 1% 50ms - ±1.5mV/℃ φ60.5 -40~85℃ 漏れ電流型 125.35x118x24
シリーズ名 シリーズ定格
電流範囲
電源電圧 定格出力 直線性 応答速度 周波数 offset
温度ドリフト
貫通穴 動作温度 原理 外形寸法
ACS-80A-24
80A ±5.6V~±36V ±1.5V
(基準電圧2.5V)
±3%FS 1us以下 Max 200kHz ±0.1%/℃ φ8mm以下 -20~85℃ - φ16x20
