制御基板＋電源
開発事例
Example Case
依頼内容／開発コンセプト
CASE 1
- check小型の12V4Aの基板型電源を開発してほしい
- check制御仕様を公開するので制御ソフトも作ってほしい
- check設置するスペースの余裕がないため

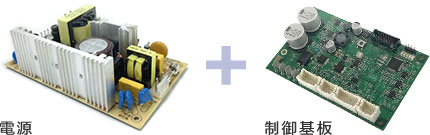

「電源と制御基板を一体化」して開発したい - check大量生産を予定しているので、
できるだけコストを抑えた設計にしたい
設計方針

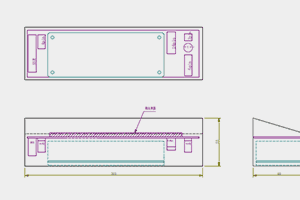

- 空間レイアウトの検討

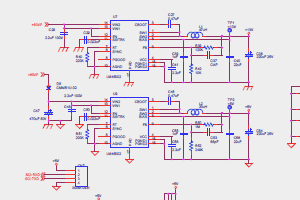

- 制御部分の回路設計

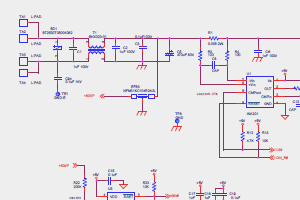

- 電源部の回路設計

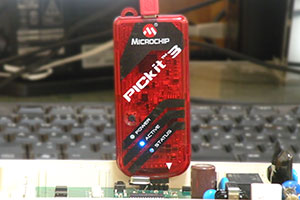

- CPUはPICを選定

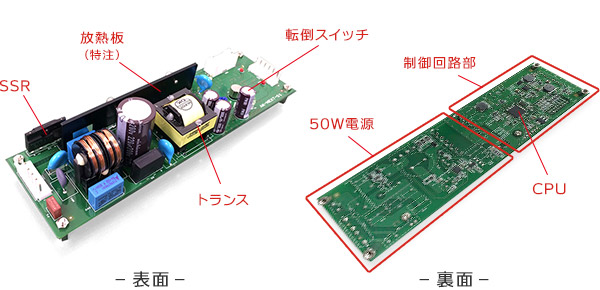

制御基板＋電源
- 電源容量
- 50W
- 入力電圧
- AC85～264V
- 出力
- 12V 4A
- サイズ
- 195（L）ｘ 50（W）ｘ 40（H）
